Большегрузный AGV делит проходы цеха с людьми. Машина на 60 тонн не может рассчитывать на то, что её заметят, и не может остановиться так, как пешеход отступает в сторону, — её безопасность должна быть заложена в оборудование, которое наблюдает, предупреждает и останавливает машину быстрее и надёжнее любого водителя. Об этом оборудовании и пойдёт речь.

Система безопасности грамотно построенного тяжёлого AGV — не одно устройство, а многоуровневый стек: лазерные сканеры, замечающие опасность заранее; сигнальные огни и голосовые оповещения, делающие машину невозможной для игнорирования; контактные бамперы и чувствительные кромки как физический последний рубеж; кнопки аварийной остановки на четырёх углах для вмешательства человека; электромагнитные тормоза, удерживающие всё при отключении питания. Пройдём по каждому уровню так, как он существует на машине: что он делает, как уровни страхуют друг друга и что проверять при оценке производителя. Стандарты, стоящие за всем этим, — от маркировки CE до ISO 3691-4 — получают здесь один раздел, а полный разбор — в нашем руководстве по стандартам безопасности большегрузных AGV и RGV.

Почему безопасность тяжёлого AGV — многоуровневая система

Ни одному датчику в одиночку не доверяют машину на 60 тонн. Каждый уровень стека исходит из того, что уровень выше может отказать: сканер должен вообще исключить контакт, но за ним стоит бампер; автоматика не должна нуждаться в человеке, но кнопки аварийной остановки ждут на каждом углу; привод должен остановить машину, но за приводом стоит тормоз, срабатывающий при потере питания. Эта эшелонированная структура — обнаружить заранее, предупреждать постоянно, остановиться при контакте, остановиться по команде, удерживать при обесточивании — и есть форма любой серьёзной системы безопасности тяжёлого AGV, и именно её по сути требует соответствие CE для безэкипажного промышленного транспорта.

Лазерные сканеры 270°: глаза машины

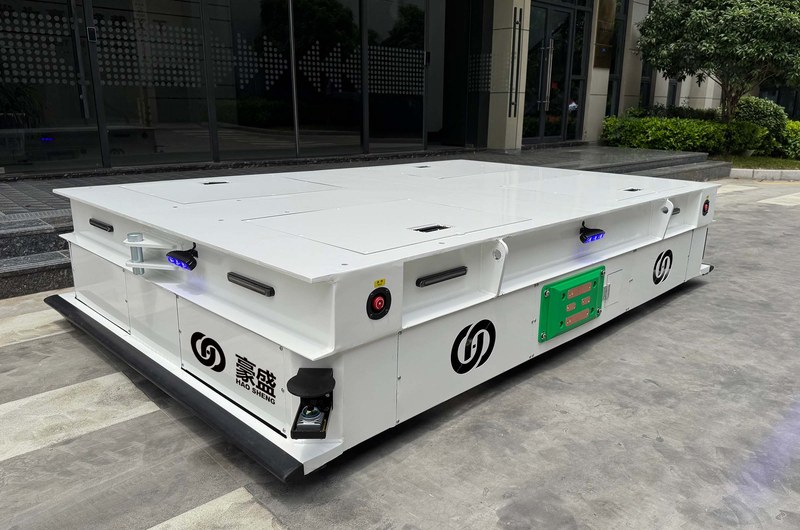

Основные датчики безопасности — лазерные сканеры, установленные спереди и сзади машины, каждый из которых обзорно охватывает дугу 270 градусов на высоте голени. Поскольку каждый сканер видит и за свой угол, передняя и задняя дуги вместе дают защитное покрытие со всех сторон машины — нет направления подхода, которое AGV не видит.

Как работают защитные поля

Каждый сканер контролирует программно заданные зоны вокруг машины, и реакция машины зависит от того, какая зона нарушена.

Поле предупреждения

Внешняя зона. Когда человек или препятствие входит в неё, AGV замедляется и усиливает предупреждающие сигналы. Большинство встреч заканчивается здесь: человек проходит, поле освобождается, и машина возобновляет скорость, так и не остановившись.

Защитное поле

Внутренняя зона. Любое нарушение вызывает немедленную управляемую остановку — без обсуждений и без ожидания навигационного компьютера. Машина стоит, пока поле не освободится.

Поля, меняющиеся вместе с заданием

Наборы полей переключаются динамически по состоянию машины: более длинные поля на высокой скорости, изогнутые поля, заходящие в поворот раньше машины, и суженные поля при стыковке, чтобы машина могла подойти к станции, не останавливая себя об оборудование, к которому едет. Проверка того, что переключение полей соответствует реальным состояниям машины, — один из важнейших пунктов пусконаладки.

Контактная защита: чувствительные кромки и бамперы

За сканерами стоит физический уровень. Гибкие контактные кромки безопасности и механические бамперы проходят по открытым граням машины; любая деформация вызывает немедленную остановку через аппаратные цепи безопасности, независимо от навигационного ПО. На машине, платформа которой может выступать за плоскость сканера, или в запылённых средах, о которых рассказывает наше руководство по AGV для особых условий, контактный уровень — не формальность, а рубеж, ловящий всё, что пропустила оптика. Для рельсовых тележек и фиксированных конечных точек ту же абсолютную страховку на концах маршрута дают механические концевые упоры и буферы.

Аварийные кнопки и электромагнитное торможение

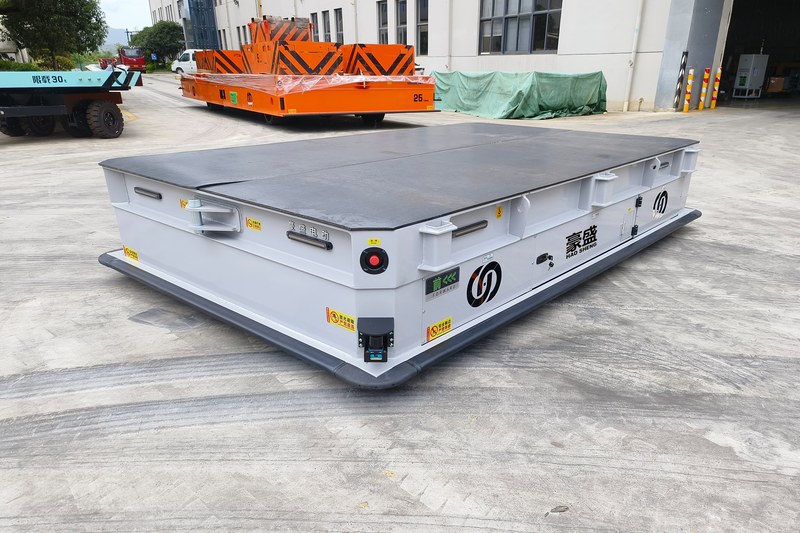

Кнопки аварийной остановки на четырёх углах

Крупные красные кнопки аварийной остановки установлены на всех четырёх углах машины, так что человек, стоящий с любой стороны, дотягивается до кнопки, не обходя движущуюся машину. Нажатие любой из них отключает движение напрямую через цепь безопасности. На машинах с выносным пультом или удалённой станцией цепь аварийной остановки продлевается и туда, и каждая кнопка фиксируется до осознанного сброса — остановленная машина остаётся остановленной.

Тормоза, безопасные при отказе

Тяжёлые AGV используют электромагнитные тормоза, которым для расторможенного состояния нужно электропитание. Отключите питание — аварийной кнопкой, нарушением защитного поля или любым отказом вплоть до разряженной батареи — и тормоза замкнутся усилием пружин. Состояние машины по умолчанию — заторможенное; движение — исключение, которое разрешает система безопасности. Именно это свойство делает надёжным каждый остальной уровень: что бы ни пошло не так, конечное состояние — стоящая и удерживаемая машина.

Быть видимым и слышимым: огни и голосовые оповещения

Тихая электрическая машина размером с комнату обязана заявлять о себе. Тяжёлые AGV штатно несут звуковое и световое сигнальное оборудование: периметральные сигнальные огни, показывающие состояние машины — движение, поворот, стыковка, неисправность, — проблесковые маячки и звуковые предупреждения, включая голосовое оповещение, которое транслирует чёткое речевое сообщение при движении и на подходе к пересечениям. Голос выигрывает у простого зуммера по одной практической причине: работники привыкают к писку в промышленном цехе, а голос, сообщающий о движении машины, по-прежнему заставляет обернуться. Уровень предупреждения нарастает вместе с уровнем сканеров: человек, вошедший в поле предупреждения, встречает одновременно и замедление, и усиленную сигнализацию.

Безопасная стыковка, подъём и обращение с грузом

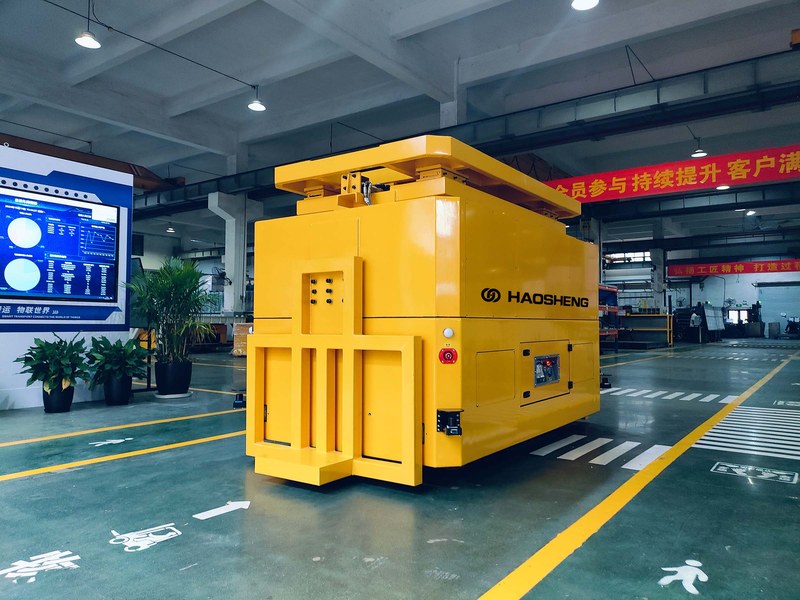

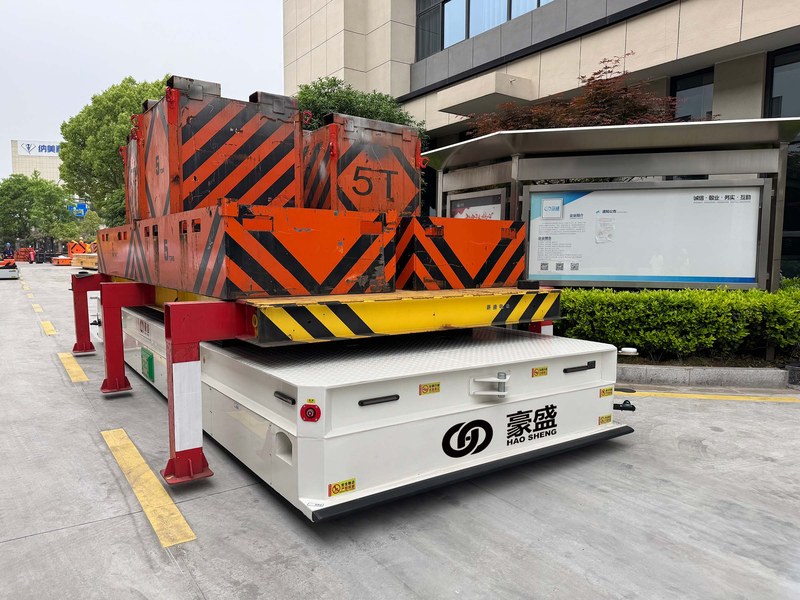

Одни из самых ответственных моментов цикла тяжёлого AGV происходят почти на нулевой скорости: заезд под грузовую раму, подъём 40 тонн на домкратной платформе, стыковка со станцией, где может работать человек. Здесь безопасность обеспечивается блокировками, а не дистанцией. Подъём разрешается только при остановленной и правильно позиционированной машине; подходы на стыковку идут на пониженной скорости с по-прежнему активными суженными защитными полями; гидросистемы при отказе клапана удерживают груз, а не опускают его самопроизвольно; наличие и посадка груза подтверждаются датчиками до того, как машине разрешат движение. Подныривающий AGV, скрывающийся под грузовой рамой, сохраняет сенсорное покрытие и доступ к аварийным кнопкам на открытых торцах — как такие машины берут груз, подробно описано в нашем руководстве по подныривающим подъёмным AGV.

Уровень управления и соответствие CE

Под видимым оборудованием находится связанная с безопасностью система управления. Выходы сканеров, контактные кромки, аварийные кнопки и управление тормозами заведены в выделенную логику безопасности, а не в обычный программный код, поэтому защитная остановка не зависит от хорошего настроения навигационного компьютера. ПЛК машины и 7-дюймовый сенсорный экран отображают состояние безопасности и историю отказов, а три режима работы — автоматический, полуавтоматический, ручной — сами по себе элемент безопасности: ручной режим принудительно ограничивает скорость под контролем физически присутствующего оператора, а переходы между режимами требуют осознанного действия и никогда не происходят незаметно.

Уровень флота добавляет ещё один слой: система диспетчеризации управляет движением так, чтобы две машины никогда не претендовали на одну зону, и передаёт каждое событие безопасности наверх по промышленному WiFi или 5G. Всё это проектируется и документируется под маркировку CE по применимым машиностроительным требованиям, с ISO 3691-4 как международным эталонным стандартом для безэкипажного промышленного транспорта — полная картина стандартов, включая региональные варианты, заслуживает отдельной статьи и получает её.

Уровень	Оборудование	Что делает
Обнаружение	Передний и задний лазерные сканеры 270°	Замедляет в поле предупреждения, останавливает при нарушении защитного поля
Предупреждение	Периметральные огни, маячки, голосовое оповещение	Делает состояние машины невозможным не заметить
Контакт	Чувствительные кромки и бамперы, аппаратная цепь	Немедленная остановка при любом физическом касании
Команда	Фиксируемые аварийные кнопки на четырёх углах	Вмешательство человека с любой стороны
Удержание	Электромагнитные отказоустойчивые тормоза	Машина заторможена по умолчанию при любой потере питания
Процесс	Блокировки стыковки и подъёма	Ни подъёма, ни движения без подтверждения позиции и груза

HENSEN (Hangzhou Haosheng Electric Vehicle Co., Ltd.) проектирует и производит большегрузные AGV и передаточные рельсовые тележки от 1 до 500 тонн — а также тяжёлые AGV до 800 тонн — со всем описанным здесь стеком безопасности в стандартной комплектации, собственным ПО управления и диспетчеризации, маркировкой CE и производством, сертифицированным по ISO 9001, с поставками на заводы ветроэнергетики, металлургии, листообработки и строительного машиностроения по всему миру. Пришлите планировку и схему движения — наши инженеры предложат машину и конфигурацию безопасности с бюджетной ценой.

FAQ о безопасности большегрузных AGV

В: Что означает лазерное сканирование 270 градусов на AGV?

О: Каждый сканер спереди и сзади машины охватывает дугу 270 градусов, видя вперёд и за свой угол. Вместе два сканера покрывают все направления подхода, контролируя внешнее поле предупреждения, замедляющее машину, и внутреннее защитное поле, останавливающее её немедленно.

В: Остановится ли тяжёлый AGV, если сканеры откажут?

О: Да — в этом смысл многоуровневой конструкции. Чувствительные кромки и бамперы вызывают аппаратную остановку при любом контакте, аварийные кнопки на четырёх углах позволяют вмешаться человеку, а электромагнитные тормоза замыкаются автоматически при любом отключении питания, поэтому любой обнаруженный отказ заканчивается остановленной и удерживаемой машиной.

В: Почему AGV используют голосовые оповещения, а не только зуммеры?

О: Привыкание. В загруженном цехе работники перестают слышать повторяющийся писк, а речевое предупреждение продолжает привлекать внимание. Голосовое оповещение сочетается с периметральными сигнальными огнями и маячками, так что состояние машины передаётся и на слух, и визуально.

В: Что происходит с системой безопасности при стыковке, когда AGV должен подойти вплотную к оборудованию?

О: Защитные поля переключаются на суженные стыковочные наборы при сниженной скорости, и в работу вступают технологические блокировки: подъём и передача груза разрешаются только при подтверждённой остановке и позиции машины, а посадка груза подтверждается датчиками до того, как движение будет разрешено снова.

В: Соответствуют ли большегрузные AGV требованиям CE?

О: Правильно построенная машина проектируется и документируется под маркировку CE, с ISO 3691-4 как эталонным стандартом для безэкипажного промышленного транспорта. Попросите производителя показать функции безопасности и документацию за маркировкой, а не только табличку на шильдике.

Заключение

Безопасность большегрузного AGV — не датчик в спецификации, а стек независимых уровней, каждый из которых допускает отказ уровня выше: сканеры, предотвращающие контакт; предупреждения, исключающие неожиданность; кромки и бамперы, останавливающие при касании; аварийные кнопки, подчиняющиеся людям; отказоустойчивые тормоза, удерживающие машину, когда всё остальное отказало. Оценивая машину, пройдите по стеку: спросите, как переключаются поля, нажмите аварийную кнопку, спросите, что произойдёт при обесточивании посреди движения. Производитель, который выстроил эти уровни как следует, ответит с удовольствием — и этот ответ скажет о нём не меньше, чем само оборудование.
