Рельсовая транспортная тележка (RGV, Rail Guided Vehicle) — это электрическая передаточная тележка, которая перемещается по стационарным стальным рельсам и перевозит тяжёлые грузы между рабочими постами, производственными линиями, пролётами и складами. Поскольку тележка направляется механически самими рельсами, а не только датчиками, RGV способна перевозить чрезвычайно тяжёлые грузы — от 1 до 500 тонн — с повторяемой миллиметровой точностью остановки, которой сложно достичь свободно движущемуся транспорту.

RGV-тележки — настоящие рабочие лошадки тяжёлого машиностроения. Они перевозят гондолы ветротурбин между сборочными постами, транспортируют ковши с расплавленной сталью по плавильным цехам, подают листовой металл на линии лазерной резки и перемещают 200-тонные металлоконструкции, которые не поднимет ни один вилочный погрузчик. В этом руководстве разберём, как устроена система RGV, какие существуют основные типы, какова типовая грузоподъёмность и как понять, подходит ли RGV именно вашему производству.

Что такое RGV: определение и ключевые характеристики

RGV расшифровывается как Rail Guided Vehicle — рельсовая транспортная тележка; её также называют передаточной рельсовой тележкой или рельсовой тележкой с электроприводом. Категорию определяют три характеристики:

• Жёсткое направление по рельсам. Тележка движется по стальным рельсам, заглублённым в пол или закреплённым на нём, поэтому её траектория полностью детерминирована: машина не отклоняется от маршрута, а её положение на пути всегда известно.
• Большая грузоподъёмность. Нагрузка передаётся через стальные колёса на рельсы и подготовленный фундамент, поэтому RGV перевозит грузы, которые разрушили бы обычный пол, — 100, 200 и даже 500 тонн.
• Автоматический или полуавтоматический режим работы. Современные RGV управляются ПЛК с частотными преобразователями. Тележка работает полностью автоматически под управлением системы диспетчеризации, полуавтоматически с сенсорной панели или вручную с пульта дистанционного управления.

Плата за это — гибкость: RGV едет только туда, куда проложены рельсы. Поэтому такие тележки идеальны для фиксированных, повторяющихся тяжёлых маршрутов и хуже подходят производствам с часто меняющейся планировкой — там уместнее AGV-тележки (автоматические транспортные тележки), которые перемещаются свободно, без рельсов.

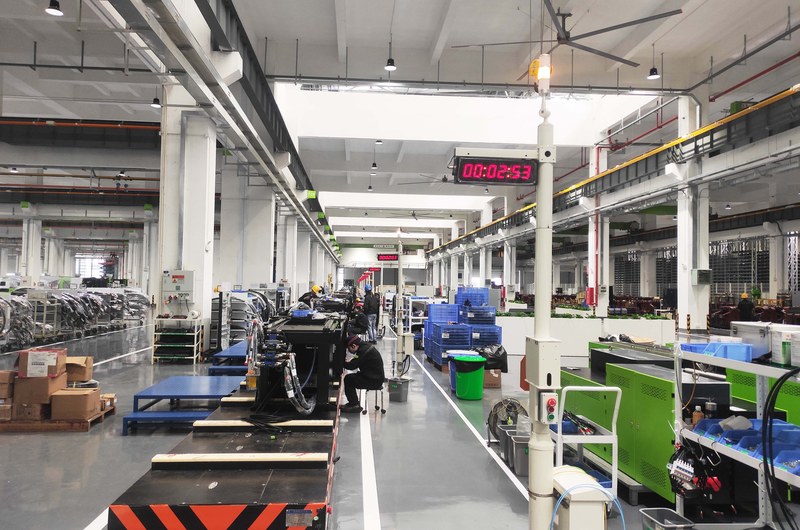

Как работает система RGV

Полноценная система RGV — это больше, чем сама тележка. Совместно работают пять подсистем:

1. Рама и привод

Рама — сварная стальная конструкция коробчатого сечения с главными балками из стали Q345, рассчитанная так, чтобы прогиб платформы оставался в жёстких пределах (обычно L/1000 колёсной базы при номинальной нагрузке). Кованые стальные колёса катятся по рельсам кранового типа, а частотно-регулируемые двигатели обеспечивают плавное бесступенчатое регулирование скорости — как правило 0–20 м/мин в автоматическом режиме, с плавным пуском и остановкой для защиты груза.

2. Позиционирование

RGV останавливается на заданных станциях. Обратную связь по положению обеспечивают RFID-метки вдоль маршрута (идентификация станций) в сочетании с лазерными дальномерами или энкодерами для точного позиционирования. Качественно построенная RGV достигает повторяемой точности остановки около ±5 мм — этого достаточно, чтобы передать паллету на конвейер или состыковаться с автоматизированной обрабатывающей ячейкой.

3. Электропитание

Существует три распространённых способа питания RGV; выбор определяется в первую очередь длиной маршрута и интенсивностью работы:

Литиевая батарея (LiFePO4)

Никаких кабелей и токоведущих рельсов; лучший вариант для длинных маршрутов, перемещений между зданиями и чистых производств. Поддерживает автоматическую подзарядку в паузах, обеспечивая круглосуточную работу.

Троллейный низковольтный рельс

Сам рельсовый путь находится под безопасным низким напряжением (например AC36V, понижаемым с 380 В трансформаторами, установленными примерно через каждые 50 м). Идеален для непрерывной интенсивной работы без ограничения времени.

Фестонный кабель или кабельная цепь (энергоцепь)

Подвижный кабель питает тележку напрямую — простое и надёжное решение для коротких прямых маршрутов.

4. Система управления

Бортовой ПЛК управляет приводом, позиционированием, функциями подъёма и устройствами безопасности. Оператор взаимодействует с машиной через 7-дюймовую сенсорную панель, отображающую скорость, станцию, коды неисправностей и режим работы. Лазерные сканеры препятствий, бамперы, кнопки аварийного останова на каждом углу и звуковая сигнализация защищают людей, работающих рядом с маршрутом.

5. Диспетчеризация и интеграция

На автоматизированных заводах система диспетчеризации распределяет задания между одной или несколькими RGV, управляет движением на общих рельсах и обменивается данными с заводской MES или WMS по WiFi или 5G. Именно это превращает передаточную тележку в полноценное звено автоматизированной производственной линии.

8 основных типов RGV

RGV — это семейство машин, а не один продукт. Основные типы:

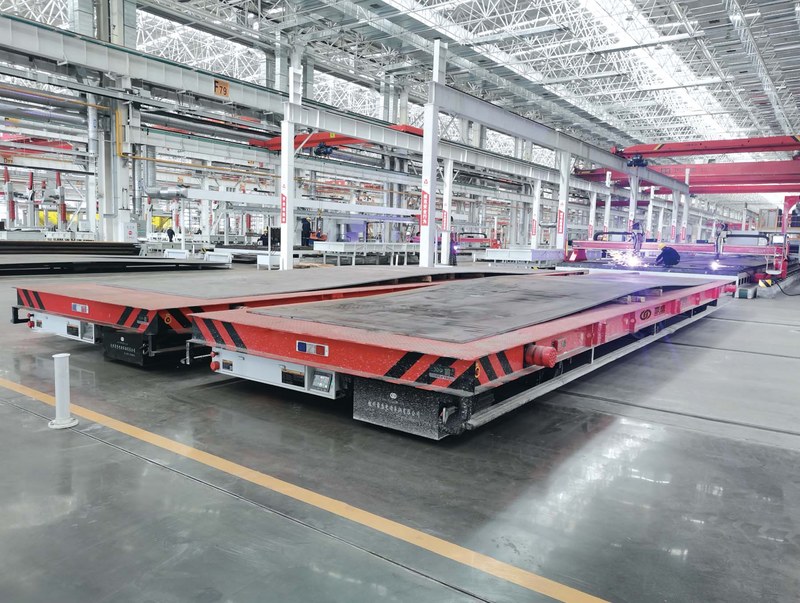

• Платформенная (плоская) RGV — простая усиленная платформа для общих перевозок; самая распространённая конфигурация, от 5 до 500 т.
• Подъёмная RGV — ножничный механизм или гидравлический подъёмный стол поднимает и опускает груз для передачи на станции разной высоты.
• RGV с рольгангом — приводные ролики на платформе позволяют тележке автоматически загружаться и разгружаться с конвейерных линий.
• Челночная тележка «мать-дитя» — малая тележка-«дитя» едет на тележке-«матери», а затем съезжает перпендикулярно в складские коридоры, сушильные печи или узкие проходы.
• Трансбордерная тележка (межпролётная) — перевозит грузы между параллельными пролётами или зданиями, стыкуясь с рельсами или машинами внутри каждого пролёта.
• Тележка с перестановкой на поперечные пути (track-change RGV) — бортовые механизмы позволяют переходить с продольных рельсов на поперечные, так что одна машина покрывает рельсовую сеть, для которой иначе понадобилось бы несколько тележек.
• RGV для криволинейных рельсовых путей — поворотные колёсные пары или балансирные тележки позволяют проходить повороты и кольцевые маршруты при грузоподъёмности до 120 т.
• Тележка с поворотной платформой — платформа вращается, меняя ориентацию груза или направление движения без дополнительных рельсов.

Семейство дополняют специальные исполнения: жаростойкие RGV с теплозащитой для перевозки ковшей и горячих материалов, а также взрывозащищённые и уличные версии для тяжёлых условий эксплуатации.

Грузоподъёмность RGV: от 1 до 500 тонн

Типовые диапазоны грузоподъёмности и их применение:

Грузоподъёмность	Типовые применения
1–10 т	Челноки для листового металла, кабельные барабаны, подача деталей к линии
10–50 т	Перевозка стального листа и рулонов, узлы машин, пресс-формы
50–150 т	Гондолы и ступицы ветротурбин, крупные металлоконструкции, ковши
150–500 т	Трансформаторы, судовые блоки, готовые машины, грузы плавильных производств

Поскольку нагрузку несут рельсы, давление на пол остаётся умеренным даже при экстремальном весе — одна из причин, почему RGV доминируют в сверхтяжёлом сегменте, где краны медлительны, а погрузчики бессильны.

Где применяются RGV: ключевые отрасли

Наибольшую отдачу от систем RGV получают отрасли с тяжёлыми повторяющимися маршрутами перемещения:

• Ветроэнергетика — перемещение гондол, ступиц и рам генераторов между сборочными постами, включая машины класса 300 т.
• Сталь и металлургия — сталевозные тележки, подача стального листа на склад, перевозка рулонов на V-образных платформах и 160-тонные жаростойкие тележки в медеплавильном производстве.
• Листовой металл и лазерная резка — челночные системы «мать-дитя», обслуживающие гибкие линии раскроя.
• Строительная техника — подъёмные RGV, перевозящие рамы и стрелы вдоль сборочной линии.
• Кабельная промышленность — RGV с V-образными ложементами для крупных барабанов между намоткой, испытаниями и складом.
• Стройиндустрия и инфраструктура — сборные железобетонные элементы и тоннельные тюбинги на тяжёлых платформах.

RGV против крана, конвейера и погрузчика

Способ	Сильная сторона	Слабость по сравнению с RGV
Мостовой кран	Достаёт в любую точку под подкрановыми путями	Медленные циклы, зависимость от оператора, риск подвешенного груза
Рольганг	Непрерывный поток однотипных грузов	Высокая цена за метр на длинных дистанциях; негибок для сверхтяжёлых грузов
Вилочный погрузчик	Полная свобода маршрута	Непрактичен и небезопасен свыше примерно 20 т; затраты на оператора в каждую смену
AGV	Свободная навигация, лёгкая смена планировки	Меньший практический предел грузоподъёмности на обычных полах; ограничения по нагрузке на колесо

Во многих цехах лучший ответ — комбинация: например, RGV закрывает тяжёлый фиксированный маршрут и передаёт грузы AGV-тележкам для гибкой развозки. Трансбордеры, перевозящие AGV на борту или стыкующиеся с ними, — проверенная схема соединения двух миров.

Преимущества и ограничения RGV

Преимущества: максимальная грузоподъёмность среди всего напольного транспорта, миллиметровая повторяемость, детерминированное время цикла, синхронизируемое с тактом производства, долгий срок службы при простом обслуживании и безопасная перевозка на малой высоте грузов, которые опасно поднимать краном.

Ограничения: маршрут задан рельсами, и его изменение требует строительных работ; рельсам нужны качественный фундамент и периодический контроль колеи и уровня; пересечения маршрутов требуют инженерных решений — тележек с перестановкой на поперечные пути, поворотных платформ или трансбордеров.

Как составить техническое задание на RGV

Поставщик обычно попросит определить: грузоподъёмность и габариты груза, размер платформы и специальную оснастку (V-образные ложементы, седла, приспособления), длину маршрута и планировку, предпочтительный способ питания, число станций и требуемую точность остановки, условия эксплуатации (температура, запылённость, в помещении или на улице) и способ связи тележки с вашими производственными и складскими системами. Точно определить эти десять параметров с самого начала — лучший способ удержать проект RGV в бюджете и в графике.

HENSEN (Hangzhou Haosheng Electric Vehicle Co., Ltd.) проектирует и производит RGV по индивидуальным требованиям от 1 до 500 тонн — платформенные, подъёмные, челночные, с перестановкой на поперечные пути, для криволинейных путей и жаростойкие, — а также большегрузные AGV до 800 тонн, с маркировкой CE и производством, сертифицированным по ISO 9001. Если вы подбираете RGV под конкретную задачу, пришлите данные о грузе и план цеха — наши инженеры предложат конфигурацию с ориентировочной ценой.

Часто задаваемые вопросы о рельсовых тележках RGV

В: Что означает аббревиатура RGV?

О: RGV — Rail Guided Vehicle, рельсовая транспортная тележка: электрическая передаточная тележка, движущаяся по стационарным стальным рельсам. Её также называют передаточной рельсовой тележкой или тележкой на рельсах.

В: Чем RGV отличается от AGV?

О: RGV направляется механически рельсами и незаменима на тяжёлых фиксированных высокоточных маршрутах. AGV перемещается свободно по лазерной, SLAM- или магнитной навигации и сильна на гибких маршрутах. Многие заводы совмещают оба типа.

В: Какой вес может перевозить RGV?

О: Стандартные конструкции охватывают диапазон от 1 до 500 тонн. Самый распространённый промышленный диапазон — 10–100 тонн; специализированные машины для ветроэнергетики, металлургии и инфраструктуры идут значительно дальше.

В: Какова точность позиционирования RGV?

О: С RFID-идентификацией станций плюс лазерным дальномером или энкодерами качественная RGV повторяемо останавливается в пределах около ±5 мм — достаточно для автоматической передачи грузов конвейерам, станкам и роботам.

В: Как питается RGV?

О: Три варианта: бортовая литиевая батарея, питание от троллейного (низковольтного) рельса или фестонный кабель / кабельная цепь. Выбор зависит от длины маршрута, интенсивности работы и условий эксплуатации.

В: С какой скоростью движется RGV?

О: Обычно 0–20 м/мин в автоматическом режиме и до 25 м/мин в ручном, с бесступенчатым частотным регулированием скорости и плавным пуском/остановкой.

Заключение

Рельсовая транспортная тележка — самый надёжный способ перемещать очень тяжёлые грузы по фиксированным маршрутам: механически простой, исключительно точный и доступный в исполнениях — подъёмном, челночном, с перестановкой путей, жаростойком, — которые закрывают практически любую внутризаводскую задачу до 500 тонн. Если ваш процесс ежедневно перемещает тяжёлые изделия между одними и теми же точками, система RGV, как правило, обойдёт краны и ручную транспортировку по безопасности, времени цикла и совокупной стоимости уже через несколько лет эксплуатации.
