Пятьсот тонн — это масса полностью загруженного широкофюзеляжного самолёта, и сверхтяжёлая AGV-тележка перемещает такой груз по цеху без человека на борту, останавливаясь в считанных миллиметрах от цели. Машины этого класса перевозят гондолы ветрогенераторов, узлы гидроагрегатов, корпуса трансформаторов и судовые блоки — грузы, которые ещё недавно двигались только на арендованных модульных транспортёрах с целой бригадой, либо не двигались вовсе.

Большинство статей о тяжёлых AGV рассказывает, что они могут перевозить. Эта статья — о том, как: о реальной инженерии внутри машины на 500 тонн. Почти ничего из конструкции обычного AGV не переживает масштабирование без изменений. Колёса превращаются в осевые группы, рама — в мостовую конструкцию, подвеска становится гидравлической, а один тяговый двигатель — синхронизированной командой приводов. Разбираем машину система за системой.

Первое ограничение: пол, а не машина

Проектирование сверхтяжёлого AGV начинается под колёсами. Тяжёлые AGV ездят на колёсах с полиуретановыми бандажами, и каждое колесо передаёт свою долю массы машины с грузом на промышленную плиту пола, рассчитанную на конечную несущую способность. Давление колеса на пол — определяющее проектное ограничение всей машины: оно диктует, сколько колёс нужно, как они группируются в оси и как между ними должна распределяться нагрузка.

Разделите примерно 500 тонн полезной нагрузки плюс собственный вес машины на допустимую нагрузку на колесо — и ответом будут не четыре и не восемь колёс, а колёсные группы, выстроенные в несколько осевых линий вдоль шасси. Этот единственный расчёт запускает всё остальное: многоколёсной машине нужно гидравлическое выравнивание нагрузки, чтобы каждое колесо давило равномерно, согласованное рулевое управление, чтобы все колёса шли по одной траектории, и синхронизированная тяга, чтобы приводы тянули вместе, а не боролись друг с другом.

Рама: сварной мост на колёсах

Шасси AGV на 500 тонн конструктивно ближе к мостовому пролёту, чем к раме транспортного средства. Оно сваривается из коробчатых балок стали Q345 — замкнутых прямоугольных профилей, выбранных за жёсткость на изгиб и кручение, — в лестничную или решётчатую структуру, достаточно высокую, чтобы нести груз между осевыми группами без заметного прогиба.

Почему важна последовательность изготовления

Сварка такого количества стали запирает в конструкции остаточные напряжения, а их последующее высвобождение означает коробление: рама, ровная в цехе, перестаёт быть ровной под нагрузкой. Поэтому серьёзные производители отжигают полностью сваренную раму для снятия напряжений и только затем обрабатывают все критические поверхности — посадки осей, опоры поворотных подшипников, площадки гидроцилиндров — на портальном обрабатывающем центре за одну установку. Одна установка означает единую базу для всех обработанных поверхностей: колёса и цилиндры встают на раму в истинных положениях.

Насколько жёсткой должна быть рама?

Рабочая норма для тяжёлых передаточных машин — прогиб около L/1000 при номинальной нагрузке: один миллиметр на метр пролёта. Для машины такого размера это не косметика: избыточная податливость разгрузила бы одни колёсные группы и перегрузила другие, разрушив расчёт распределения давления на пол. Те же структурные правила действуют и для меньших машин — см. наше полное руководство по конструкции рамы и шасси AGV.

Гидравлическая подвеска: как десятки колёс делят одну нагрузку

При десятках колёс на полу, который никогда не бывает идеально ровным, жёсткая машина опиралась бы на три самые высокие точки, а остальные колёса не несли бы почти ничего. Решение — гидравлическая подвеска: каждая осевая группа стоит на гидроцилиндрах, а цилиндры объединены трубопроводами в группы, работающие как самовыравнивающаяся система опор.

Что делают группы цилиндров

Выравнивание нагрузки

Внутри объединённой группы масло свободно перетекает между цилиндрами, поэтому каждое колесо группы давит на пол с одинаковым усилием независимо от мелких неровностей. Расчёт давления колёс из первого раздела выполняется только потому, что подвеска обеспечивает его гидравлически — метр за метром.

Трёхточечная устойчивость

Группы цилиндров обычно образуют три (или четыре) виртуальные точки опоры, давая машине определённую устойчивость трёхногого табурета с избыточностью множества колёс. Груз остаётся горизонтальным и полностью опёртым, даже когда машина пересекает швы и пологие уклоны плиты.

Подъём и регулировка высоты

Те же цилиндры поднимают и опускают платформу для взятия груза со стендов или выравнивания со станциями. Там, где требуется синхронный подъём под нагрузкой, рассинхронизация цилиндров удерживается в пределах около ±1 мм — груз поднимается ровно, а не угол за углом.

Привод и рулевое управление: много моторов — одно движение

Ни один одиночный двигатель не сдвинет машину на 500 тонн. Тяга создаётся несколькими электрическими приводными блоками, распределёнными по осевым линиям, а управление — приводными рулевыми модулями, каждый из которых поворачивается на любой угол. Вместе они делают сверхтяжёлую машину всенаправленной: движение прямо, боком «крабом», по диагонали или разворот на месте вокруг собственного центра — незаменимо, когда гондолу нужно завести на испытательный стенд с зазором в сантиметры.

Настоящая инженерия — в синхронизации

Трудность не в том, чтобы получить достаточный крутящий момент, а в том, чтобы все приводные и рулевые модули действовали согласованно. Контроллер машины непрерывно координирует все колёсные блоки, чтобы их скорости и углы поворота описывали одно непротиворечивое движение всей машины. Даже небольшое рассогласование колёс вызывает проскальзывание — а проскальзывание при таких нагрузках рвёт полиуретановые бандажи и нагружает раму так, как она никогда не рассчитывалась. Скорость движения намеренно скромная: 0–20 м/мин с бесступенчатой регулировкой и плавными пуском и остановкой, потому что плавный разгон 500 тонн важнее максимальной скорости.

Навигация: вести 500 тонн с точностью до миллиметра

Сверхтяжёлые AGV используют те же семейства навигации, что и их меньшие собратья, настроенные под масштаб. Лазерная навигация 3D SLAM — современный стандарт: машина строит и сопоставляет лазерную карту завода, не требует отражателей и напольной разметки и обеспечивает точность позиционирования порядка ±10–15 мм. На открытых участках двора работу берёт на себя спутниковое позиционирование RTK, и оба режима переключаются на одном маршруте — подробности в нашем руководстве по навигации 3D SLAM.

На 500 тоннах меняется не датчик, а запас управления. Навигационный и двигательный контроллеры планируют плавные траектории подхода и длинные, мягкие торможения, потому что управляемая кинетическая энергия огромна даже на скорости пешехода. Финальное позиционирование у грузовых станций сочетает навигационное решение с измерением по реперам станции, так что машина выходит на цель как контролируемое, проверяемое событие.

Система управления, которая держит всё вместе

Оркестру нужен дирижёр. Бортовой ПЛК машины ведёт контуры координации — синхронизацию тяги, геометрию рулевого управления, давления подвески, последовательность подъёма, — а 7-дюймовый сенсорный экран даёт наладчикам и операторам доступ к каждой подсистеме. Машина работает в трёх режимах: полностью автоматическом под управлением системы диспетчеризации, полуавтоматическом для контролируемых перемещений и ручном для обслуживания и восстановления. Наверх она отчитывается заводским системам по промышленному WiFi или 5G по протоколам TCP или MQTT, получая задания от MES или диспетчерского ПО как любой другой AGV — просто этот тяжелее цехового крана.Оборудование безопасности следует той же многоуровневой схеме, что и у всех тяжёлых AGV: лазерное сканирование 270° спереди и сзади, кнопки аварийной остановки на четырёх углах, звуковая и световая сигнализация, электромагнитное торможение — с тормозными запасами, соответствующими массе. Этот стек мы разбираем отдельно в руководстве по системам безопасности большегрузных AGV.

Доказательство: испытания и поставка

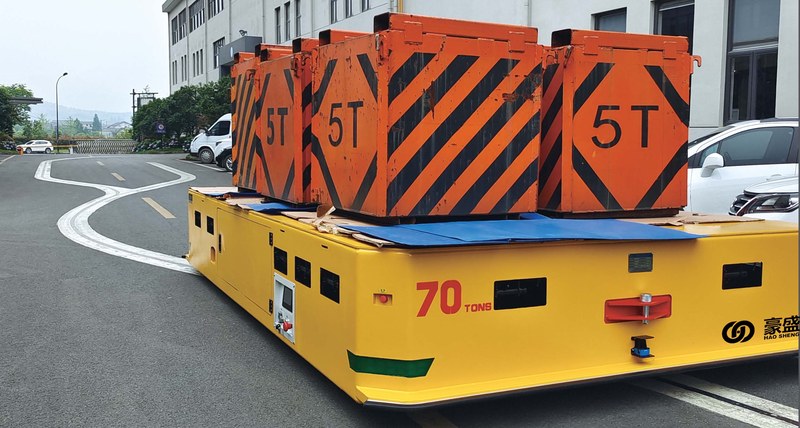

Такая машина никогда не поставляется на доверии. Перед отгрузкой полностью собранная машина проходит испытание нагрузкой в 1,1 номинала — для машины на 500 тонн это 550 тонн контрольного груза на полу завода-изготовителя, — при котором поведение рамы, давления подвески, синхронизация приводов и торможение проверяются по техническому соглашению. Типичный срок поставки от подписания технического соглашения до заводской приёмки — около 3–4 месяцев, а полученная машина — актив на 10–15 и более лет.

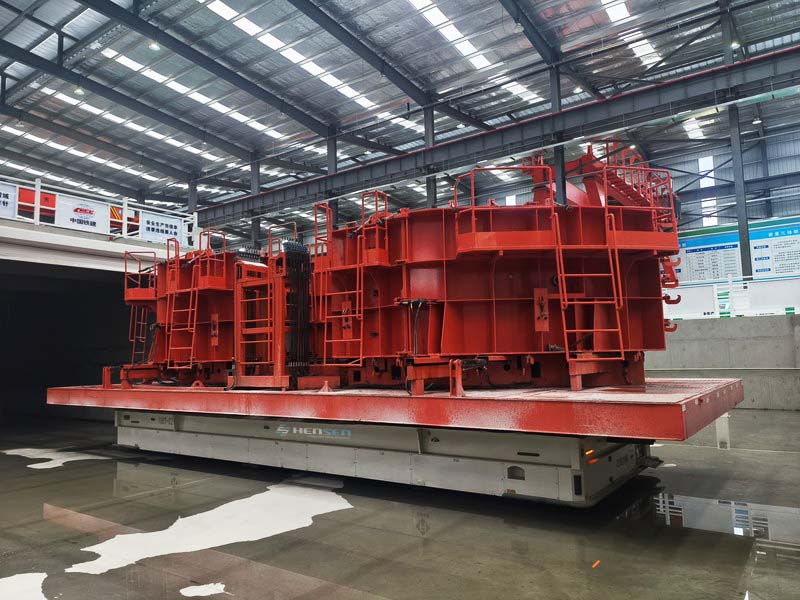

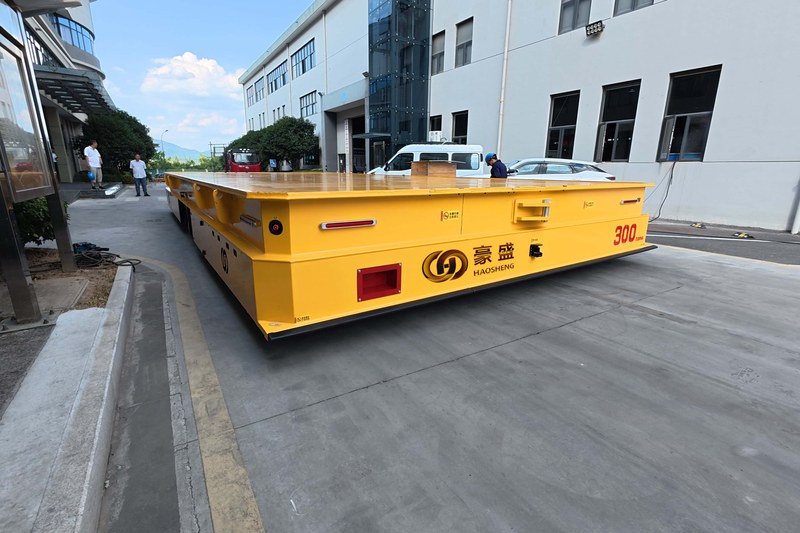

Описанная здесь инженерия проверена в эксплуатации, а не в теории: среди поставленных машин — AGV на 500 тонн, AGV на 300 тонн для компонентов ветроэнергетики и AGV на 100 тонн на вспомогательных производственных линиях крупного гидроэнергетического проекта.

Подсистема	Что меняется на 500 тоннах	Определяющее требование
Колёса и оси	Несколько осевых линий полиуретановых колёс	Предел давления колеса на пол
Рама	Отожжённая мостовая конструкция из коробчатых балок Q345, портальная обработка за одну установку	Прогиб ≈ L/1000 при номинальной нагрузке
Подвеска	Группы гидроцилиндров, трёхточечная опора	Равные нагрузки колёс на реальном полу
Привод и рулевое управление	Несколько синхронизированных приводных и рулевых модулей	Единое движение машины без проскальзывания
Навигация	3D SLAM (±10–15 мм), RTK на улице	Контролируемый подход и подтверждённая стыковка
Проверка	Испытание нагрузкой 1,1 номинала перед отгрузкой	Договорная заводская приёмка

HENSEN (Hangzhou Haosheng Electric Vehicle Co., Ltd.) проектирует и производит сверхтяжёлые автоматические транспортёры и передаточные рельсовые тележки от 1 до 500 тонн — а также большегрузные AGV до 800 тонн — с собственным ПО управления и диспетчеризации, маркировкой CE и производством, сертифицированным по ISO 9001, с поставками на заводы ветроэнергетики, металлургии, гидроэнергетики и строительного машиностроения по всему миру. Сообщите нам массу груза, габариты и состояние пола — наши инженеры предложат конфигурацию осей и подвески с бюджетной ценой.

FAQ

В: Какое ограничение сильнее всего влияет на конструкцию AGV на 500 тонн?

О: Давление колеса на пол. Заводская плита выдерживает лишь ограниченное усилие на колесо, поэтому груз и вес машины распределяются по нескольким осевым линиям полиуретановых колёс, а гидравлическая подвеска гарантирует, что каждое колесо действительно несёт свою расчётную долю.

В: Как AGV на 500 тонн управляется?

О: С помощью нескольких приводных рулевых модулей, каждый из которых поворачивается на любой угол под координированным управлением. Это делает машину всенаправленной — движение прямо, боком, по диагонали и разворот на месте, — что критично для позиционирования огромных компонентов в тесных цехах.

В: С какой скоростью движется сверхтяжёлый AGV?

О: В автоматическом режиме — 0–20 м/мин с бесступенчатой регулировкой скорости и плавными пуском и остановкой. При такой массе плавные и предсказуемые разгон и торможение важнее скорости, а время цикла выигрывается за счёт исключения кранов и ожидания, а не за счёт быстрой езды.

В: Какая точность навигации достижима на таком масштабе?

О: Лазерная навигация 3D SLAM позиционирует машину с точностью около ±10–15 мм без отражателей и напольной разметки; для уличных участков доступно спутниковое позиционирование RTK. Финальная стыковка сочетает навигацию с измерением по реперам станции для подтверждённого позиционирования.

В: Как AGV на 500 тонн испытывается перед поставкой?

О: Физическим контрольным нагружением в 1,1 номинала на полу производителя: прогиб рамы, распределение нагрузки подвеской, синхронизация приводов и торможение проверяются по техническому соглашению до заводской приёмки. Типичный срок поставки — около 3–4 месяцев с момента подписания соглашения.

Заключение

AGV на 500 тонн — не увеличенная версия маленького робота, а объект строительного масштаба из области конструкций и гидравлики, который к тому же сам управляет своим движением. Каждое ключевое решение вытекает из одного числа — допустимого давления колеса на пол. Из него следуют осевые линии, отожжённая рама из коробчатых балок с прогибом не более L/1000, гидравлическая подвеска, превращающая расчёт распределения нагрузки в реальность, и синхронизированные привод и рулевое управление, движущие всё это как одно тело. Оценивая производителя такого масштаба, попросите показать именно эти расчёты — и испытание нагрузкой 1,1 номинала, которое их подтверждает.
