Два большегрузных AGV могут нести в проспектах одинаковые цифры — грузоподъёмность 50 тонн, лазерная навигация, миллиметровая точность остановки — и вести себя совершенно по-разному после трёх лет работы. Один по-прежнему останавливается точно у каждой станции и поднимает груз строго горизонтально. Другой уходит с траектории, неравномерно изнашивает колёса и требует перекалибровки подъёмной гидравлики каждые несколько месяцев. Разница редко кроется в софте. Почти всегда — в конструкции под ним.

Рама — наименее заметная часть AGV и единственная, которую нельзя исправить после поставки. Батареи меняются, датчики модернизируются, софт переписывается — шасси, скручивающееся под нагрузкой, остаётся навсегда. Эта статья объясняет, как на самом деле строится шасси большегрузного AGV: сталь Q345, сварная коробчато-балочная конструкция, отжиг для снятия напряжений, портальная механообработка за одну установку и предел прогиба около L/1000, отделяющий прецизионную машину от стального плота на колёсах. Другие статьи блога упоминают эти этапы мимоходом; здесь мы разбираем каждый.

Почему рама решает надёжность AGV

Любая точность, которую заявляет AGV, отсчитывается от его рамы. Навигационные датчики прикручены к ней, приводные блоки подвешены к ней, подъёмные цилиндры упираются в неё. Большегрузные AGV перевозят от 1 до 800 тонн на полиуретановых колёсах, и давление колеса на пол — одно из самых жёстких проектных ограничений всей машины. Значит, первая задача конструкции — держать каждое колесо нагруженным ровно так, как рассчитано, в каждом нагрузочном случае, на каждом метре маршрута. Рама, прогибающаяся неравномерно, перебрасывает нагрузку между колёсами, перегружает часть из них и незаметно переписывает расчёт давления, по которому проверялся пол.

Проблемы рамы к тому же накапливаются. Небольшое остаточное скручивание меняет высоту машины на одном углу; изменившаяся геометрия наклоняет лазерный сканер и смещает навигационную базу; неравномерная нагрузка ускоряет износ на перегруженном углу, что меняет геометрию дальше. Ни один из этих отказов не объявляет себя проблемой рамы — они проявляются как дрейф навигации, расходы на бандажи и капризы гидравлики. Именно из-за этой цепочки серьёзные производители относятся к изготовлению рамы как к управляемому четырёхэтапному процессу — материал, сварка, отжиг, механообработка, — а не как к сварочной подработке.

Сталь Q345 и коробчато-балочная конструкция

Почему низколегированная сталь Q345

Рамы тяжёлых AGV сваривают из Q345 — низколегированной конструкционной стали, в целом сопоставимой с европейской S355. Она даёт примерно в полтора раза больший предел текучести, чем обычная углеродистая сталь, оставаясь полностью свариваемой и вязкой при цеховых температурах. Дело не в прочности как таковой — рама, рассчитанная только по прочности, всё равно была бы слишком податливой. Смысл в том, что Q345 позволяет конструктору строить высокие жёсткие сечения с разумной толщиной стенок: раму проектируют на жёсткость, а прочность получается попутно.

Коробчатые балки против двутавров

Прокатные двутавры (H-профили) — привычные кирпичики стальных конструкций, и в простом вертикальном изгибе они превосходны. Их слабость — кручение. Открытое сечение легко скручивается, а скручивание — это ровно то, что испытывает рама AGV, когда одно колесо наезжает на неровность пола или смещённый груз давит на один угол. Сварная коробчатая балка — четыре листа, замкнутых в прямоугольную трубу, — сопротивляется кручению в разы лучше при сопоставимой массе, потому что замкнутое сечение заставляет сдвиговый поток идти по непрерывному контуру. Поэтому несущие рамы тяжёлых AGV варят из коробчатых главных и поперечных балок с внутренними диафрагмами в точках приложения нагрузок — у колёсных боксов и опор цилиндров.

Свойство	Рама из прокатных двутавров	Сварная коробчатая рама из Q345
Жёсткость на вертикальный изгиб	Хорошая	Хорошая
Жёсткость на кручение	Слабая — открытое сечение скручивается	Отличная — замкнутое сечение
Локальное приложение нагрузки	Стенка теряет устойчивость без рёбер	Внутренние диафрагмы у колёс и цилиндров
Свобода проектирования	Фиксированные каталожные размеры	Высота сечения и стенки под карту нагрузок
Типичное применение	Лёгкие рамы, второстепенные элементы	Несущие рамы большегрузных AGV и RGV

Сварка и отжиг для снятия напряжений

Проблема остаточных напряжений

Сварка коробчатой рамы вливает в конструкцию огромное количество локального тепла. Остывая и сжимаясь, каждый шов запирает растяжение в окружающей стали. Свежесваренная рама может хранить внутренние напряжения, близкие к пределу текучести материала, — незримо. На полу цеха рама измеряется как прямая, но напряжения просто ждут. Обработайте поверхность — снятый металл высвободит напряжения, и раму поведёт. Или пропустите механообработку, запустите машину в работу — и месяцы циклов нагрузки и вибрации будут постепенно расслаблять напряжения: рама медленно коробится в эксплуатации, а точность остановки и синхронность подъёма деградируют вместе с ней.

Что даёт отжиг

Отжиг для снятия напряжений обезвреживает эту бомбу замедленного действия. Полностью сваренная рама помещается в печь, нагревается до температуры выдержки, заведомо ниже любых структурных превращений в стали, выдерживается достаточно долго, чтобы внутренние напряжения расслабились, и затем медленно и равномерно охлаждается. На выходе — размерно стабильная конструкция: её можно обрабатывать без коробления, и она сохранит геометрию на весь срок службы машины в 10–15 и более лет. Отжиг добавляет печное время и стоимость, и это одна из первых операций, которую бюджетный производитель тихо вычёркивает, — поэтому она должна стоять в вашем аудиторском списке, а не только в проспекте.

Портальная механообработка: одна установка — одна база

Отожжённая рама стабильна, но её поверхности остаются в состоянии «после сварки» — с миллиметрами волнистости, которые сварка оставляет всегда. Никакая аккуратная сборка не прикрутит точные узлы к неточным поверхностям. Поэтому вся рама — зачастую несколько метров в каждом измерении — отправляется на портальный обрабатывающий центр, способный вместить конструкцию целиком, и все критические поверхности обрабатываются за один установ. Один установ означает, что каждая обработанная поверхность выполнена от одной базы, и их взаимное положение согласовано с точностью станка, а не с точностью сварки.

Что обрабатывается за один установ

Посадочные поверхности колёс и приводов

Площадки под колёсные боксы и рулевые приводные модули обрабатываются в одной плоскости. Именно это гарантирует, что каждое колесо встречает пол так, как задумано: равное распределение нагрузки, точное прямолинейное движение, предсказуемое давление колеса. Колёса, установленные на несваренные начисто поверхности, борются друг с другом с первого дня.

Опоры подъёмного механизма

Площадки гидроцилиндров обрабатываются на единую высоту. Многоцилиндровые подъёмные системы синхронизируются с точностью около ±1 мм по всей платформе; эта цифра достижима только тогда, когда цилиндры стартуют с точно расположенных опор.

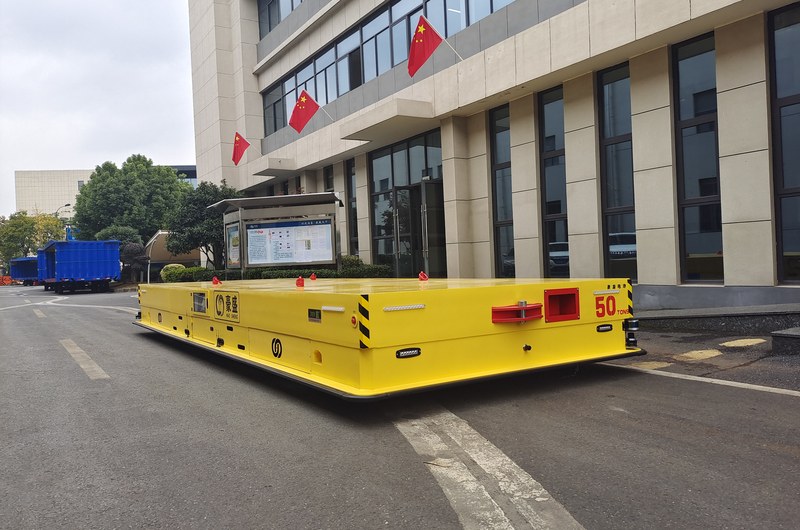

Платформа и посадочные места оснастки

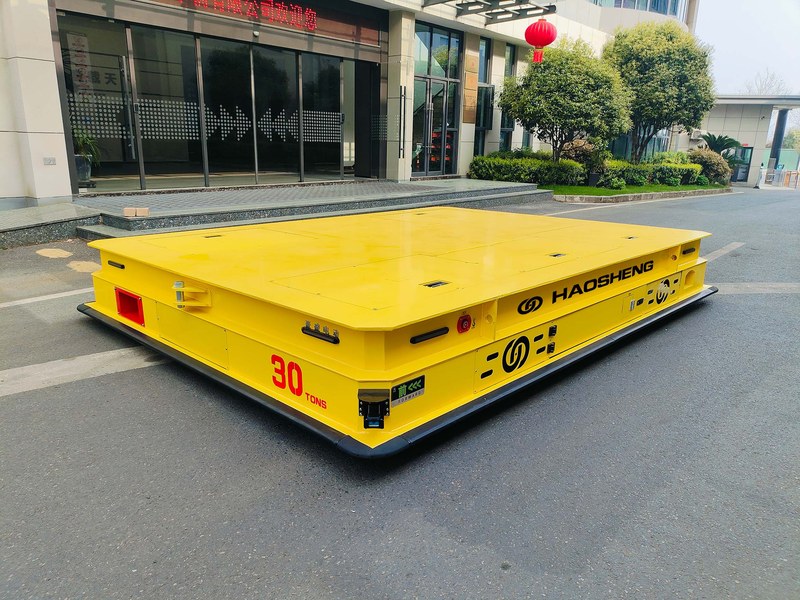

Грузовая платформа и элементы базирования оснастки обрабатываются плоско и перпендикулярно от той же базы, чтобы груз лежал там, где предполагает расчёт нагрузок, и повторяемо сопрягался с оснасткой станций.

Предел прогиба L/1000

Жёсткости нужна цифра, и рабочий стандарт для тяжёлых передаточных машин таков: при номинальной нагрузке рама прогибается не более чем примерно на 1/1000 колёсной базы L. Машина с базой 3 метра может просесть под полной номинальной нагрузкой примерно на 3 мм — не больше. Эта цифра — проектная цель, подтверждаемая расчётом и конечно-элементным анализом на этапе проектирования и проверяемая физически при нагрузочном испытании готовой машины.

Почему так строго? Во-первых, нагрузки на колёса: прогиб перераспределяет вес между осями, а расчёт пола и колёс остаётся верным, только если это перераспределение мало. Во-вторых, подъём: платформа, выгибающаяся на несколько миллиметров под грузом, обесценивает синхронизацию цилиндров ±1 мм, потому что конструкция между цилиндрами перемещается больше, чем допуск управления. В-третьих, навигация: сканеры и антенны измеряют мир от рамы, и геометрия, меняющаяся с грузом, превращается в ошибку позиционирования, которую не откалибрует никакой софт, потому что она меняется с каждым грузом. Машина, выдерживающая L/1000, сохраняет калибровки порожней машины при полной загрузке — вот практический смысл этой цифры.

Как задать и проверить качество рамы

Качество рамы не видно на фотографиях и отсутствует в большинстве спецификаций, но оно оставляет документальный след. Оценивая поставщика тяжёлых AGV, запросите документы по четырём этапам процесса:

• Сертификаты на материал, подтверждающие лист и профиль Q345 (или эквивалент) для несущей конструкции.
• Детали сварки: коробчато-балочная конструкция с внутренними диафрагмами у колёсных боксов и опор цилиндров, а не открытые профили с накладками.
• Печные протоколы, подтверждающие отжиг всей рамы для снятия напряжений между сваркой и механообработкой.
• Свидетельства портальной обработки за один установ, с планом обработанных поверхностей: колёсные площадки, опоры цилиндров и платформа от одной базы.
• Расчёт прогиба или отчёт FEA по цели L/1000 при номинальной нагрузке.

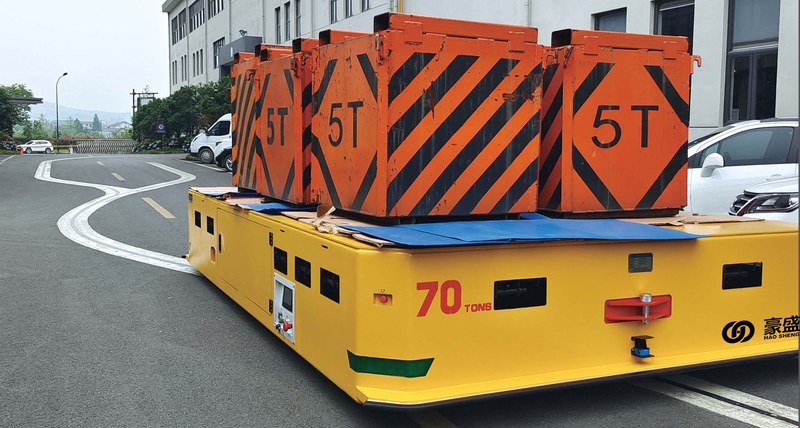

• Заводское нагрузочное испытание в 1,1 номинала перед отгрузкой с измерением прогиба и синхронности подъёма под испытательным грузом.

Эти вопросы напрямую входят в наш чек-лист выбора производителя RGV, а данные о нагрузке, определяющие размеры рамы, — это первый шаг нашего руководства по проектированию RGV на заказ. Раздел о раме — та часть обоих документов, ради которой стоит проявить упрямство.

HENSEN (Hangzhou Haosheng Electric Vehicle Co., Ltd.) проектирует и производит большегрузные AGV и передаточные машины на отожжённых, обработанных на портальных центрах коробчатых шасси из Q345 от 1 до 500 тонн — а также тяжёлые AGV до 800 тонн — с собственным ПО управления и диспетчеризации, маркировкой CE и производством, сертифицированным по ISO 9001, с поставками на заводы ветроэнергетики, металлургии, листообработки и строительного машиностроения по всему миру. Пришлите данные о нагрузке и режиме работы — наши инженеры предложат конструкцию шасси с расчётами прогиба и бюджетной ценой.

FAQ

В: Какая сталь используется для рам большегрузных AGV?

О: Низколегированная конструкционная сталь Q345 (в целом эквивалент S355), сваренная в замкнутые коробчатые сечения. Её повышенный предел текучести позволяет строить высокие жёсткие сечения при разумной массе, а сваривается и обрабатывается она предсказуемо.

В: Зачем раме AGV отжиг для снятия напряжений?

О: Сварка запирает в конструкции высокие остаточные напряжения. Без отжига они высвобождаются позже — при механообработке или постепенно в эксплуатации, — и раму коробит, что деградирует точность остановки, нагрузку колёс и синхронность подъёма. Печной отжиг расслабляет напряжения, и рама остаётся размерно стабильной на весь срок службы в 10–15 и более лет.

В: Что на практике означает предел прогиба L/1000?

О: При номинальной нагрузке рама может прогнуться не более чем примерно на одну тысячную колёсной базы — около 3 мм при базе 3 метра. Это удерживает нагрузки колёс, синхронизацию подъёма и геометрию навигационных датчиков в допуске независимо от того, порожняя машина или полностью загруженная.

В: Почему раму нужно обрабатывать за один установ?

О: Обработка всех критических поверхностей — колёсных площадок, опор цилиндров, платформы — за одно закрепление на портальном центре ставит их на единую базу с точностью станка. Переустановка между поверхностями накапливает погрешности позиционирования, и точные узлы, смонтированные на такие поверхности, наследуют каждую из них.

В: Как проверяется качество рамы перед поставкой?

О: Документами и испытанием. Сертификаты на материал, печные протоколы отжига и отчёты о механообработке покрывают процесс; затем готовая машина проходит заводское нагрузочное испытание в 1,1 номинала, при котором под грузом измеряются прогиб и синхронность подъёма.

Заключение

Большегрузный AGV зарабатывает свою надёжность до первого движения: коробчатые балки Q345 ради жёсткости на кручение, печной цикл, стирающий сварочные напряжения, портальный обрабатывающий центр, ставящий каждую критическую поверхность на одну базу, и бюджет прогиба L/1000, держащий геометрию честной под нагрузкой. Ничего из этого не видно на фотографии — всё это видно на третий год. Запросите документы по процессу, настаивайте на испытании нагрузкой 1,1 номинала — и у всего остального в машине, от навигации до гидравлики и софта, будет фундамент, на котором стоит строить.
