87 машин. 7,5 километра рельсовых путей. 13 полностью связанных цехов. На одной новой площадке развёрнута одна из крупнейших систем тяжёлых рельсовых транспортёров (RGV) в станкостроении и тяжёлом машиностроении — и всем парком управляет один оператор, нажимая на планшет.

За этим заголовком стоит сложная инженерная задача. Завод обрабатывает прецизионные валы для станков длиной до 12 метров и массой до 20 тонн. Они проходят более десяти операций и свыше 3000 рабочих позиций, при этом маршрут редко идёт по прямой. Это история о том, как HENSEN спроектировала индивидуальную рельсовую систему — на базе тяжёлых RGV и электрических поворотных столов, — чтобы нелинейная логистика сверхтяжёлых грузов работала автоматически.

Задача: когда линейная логистика встречает нелинейную реальность

Валы для станков — это «позвоночник» тяжёлого машиностроения. Один вал может быть длиной 12 метров и весить 20 тонн, и ему предстоит долгий путь с возвратами: улучшающая термообработка (закалка с отпуском), поверхностное упрочнение, точение, фрезерование, шлифование, твёрдое хромирование, полировка, контроль, сборка и, наконец, склад. Каждый этап — это перемещение многотонной заготовки между разными цехами.

На старом заводе заказчика это перемещение было ручным и «силовым». Детали массой 10+ тонн возили на рельсовых тележках с ручным управлением по одиночным прямым путям. Каждой тележке нужен был свой водитель, а площадка держалась на 200+ рабочих. Проблемы носили системный характер:

• Один оператор на тележку, пути почти не пересекались — маршруты были однополосными, медленными и не поддавались мониторингу в реальном времени.
• Не было оперативной видимости потока материалов и частоты перемещений между цехами.
• Планирование мощностей и сроков опиралось на опыт людей, а не на данные.
• Ручное управление 20-тонными грузами создавало постоянные риски для безопасности.

Эти проблемы типичны для тяжёлого электромашиностроения. На протяжении трёх-четырёх десятилетий модель логистики в отрасли почти не менялась. Построив новый завод площадью более 100 000 м² с 13 цехами, заказчик решил полностью её пересмотреть — и ему нужен был партнёр, способный превратить 7,5 км путей в единую интеллектуальную сеть.

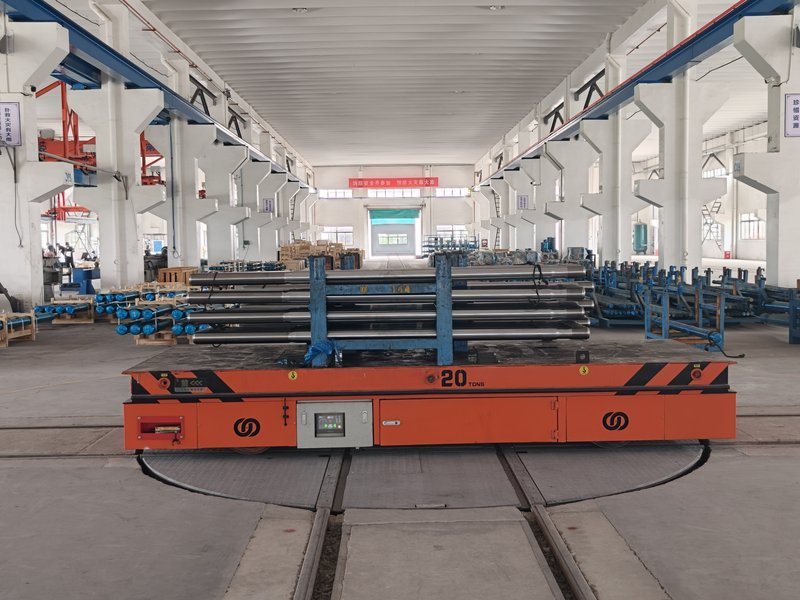

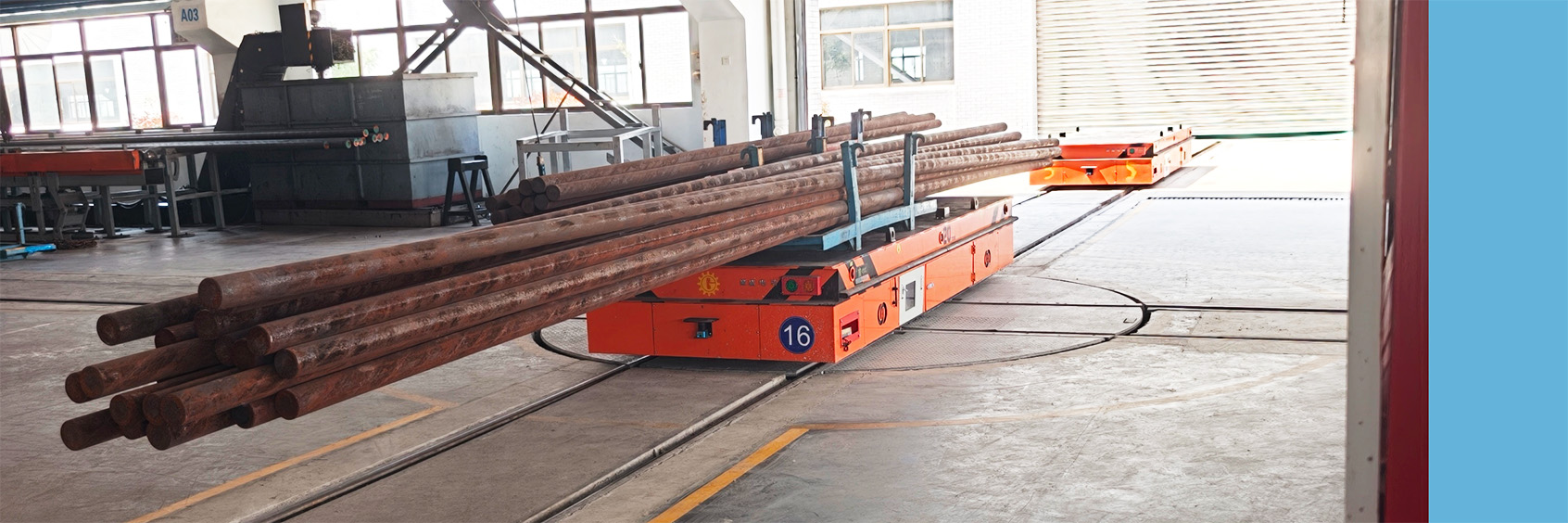

20-тонная RGV под заказ перемещает длинный пруток между пролётами через электрический поворотный стол.

Три проблемы, ломающие стандартную логистику

1. Сильно нелинейная маршрутизация процесса. Заготовка может попасть на окраску после сборки, а затем вернуться на сварку для доработки. Реальный поток выглядел как «1→2→3→4», работающий параллельно с «3→1» и «4→2» — обратные потоки и слияние из нескольких источников, с которыми логика фиксированных маршрутов просто не справляется.

2. Координация многих машин на больших расстояниях. 87 единиц на 13 цехов и 7,5 км путей должны обмениваться данными в реальном времени. Металлические экраны, электромагнитные помехи и перепады температуры нагружают беспроводной канал. Один обрыв связи способен рассинхронизировать несколько 20-тонных машин на общей рельсовой сети.

3. Плотные рабочие позиции и конфликты движения. В отдельных зонах десяток станков стоит в пределах нескольких метров, но делит всего две точки погрузки/разгрузки. Когда MES направляет несколько заданий в одну точку, RGV съезжаются вместе, а так как одиночный рельс не допускает обгона, одна застрявшая тележка блокирует всю линию по цепочке.Любая из этих трёх проблем по отдельности способна «положить» стандартную интеллектуальную систему логистики. Здесь все три возникли одновременно — потому что они присущи самой природе тяжёлого машиностроения.

Решение HENSEN: рельсовая сеть из 87 единиц под заказ

Ответом HENSEN стала не серийная тележка, а сквозная, глубоко кастомизированная рельсовая система, спроектированная под реальную физику завода: 20 тяжёлых рельсовых транспортёров RGV, 67 электрических поворотных столов, общезаводская беспроводная сеть, гибкий движок диспетчеризации и полный стек безопасности — всё это интегрировано с MES заказчика.

1. Тяжёлые RGV, спроектированные под самую крупную деталь

Каждая из 20 рельсовых управляемых тележек — это тяжёлый RGV грузоподъёмностью 20 тонн, рассчитанный под самую крупную заготовку на площадке. Платформа имеет размер 4000 × 1500 мм и оснащена оснасткой позиционирования по центру тяжести, чтобы вал 12 м и 20 т сохранял баланс при перевозке. Привод — трёхфазный асинхронный двигатель через редуктор, питание — от бортовой литий-железо-фосфатной (LiFePO4) батареи с автоматической зарядкой. Эти же машины обслуживают все более мелкие классы деталей, поэтому один парк закрывает весь номенклатурный ряд.

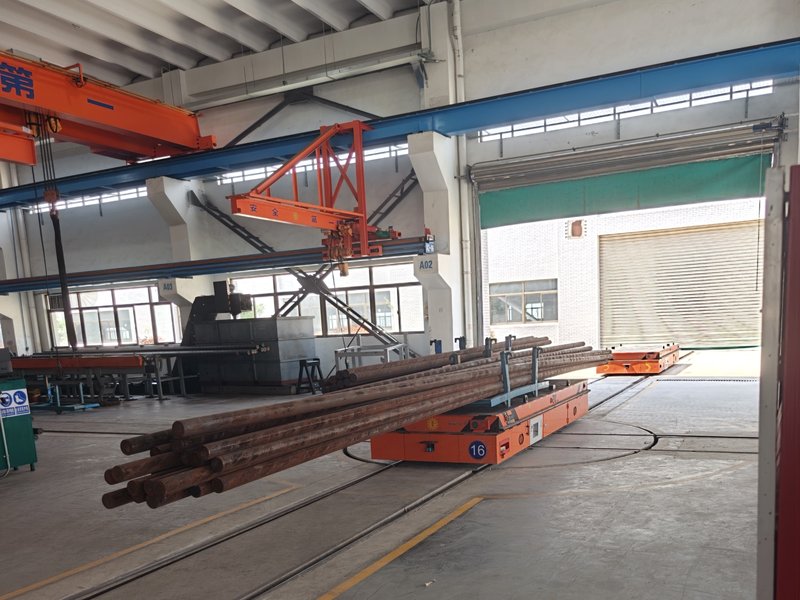

RGV под заказ вывозит 12-метровые валы из пролёта — платформа и оснастка рассчитаны под самую крупную деталь на площадке

2. 67 электрических поворотных столов для смены пути

На рельсовой сети в 7,5 км машинам нужно менять направление без кривых на каждом шагу. HENSEN поставила 67 электрических поворотных столов (класс 3,9 м, 25 т), которые разворачивают RGV на пересекающийся путь. Каждый стол спроектирован под своё место: узлы ±90° для стандартных пересечений, узлы ±45°, подающие машины на зарядную ветку, и узлы ±120° там, где этого требует геометрия. Энкодеры, датчики приближения и жёсткие концевые упоры гарантируют, что платформа остановится точно на рельсе, прежде чем тележка переедет.

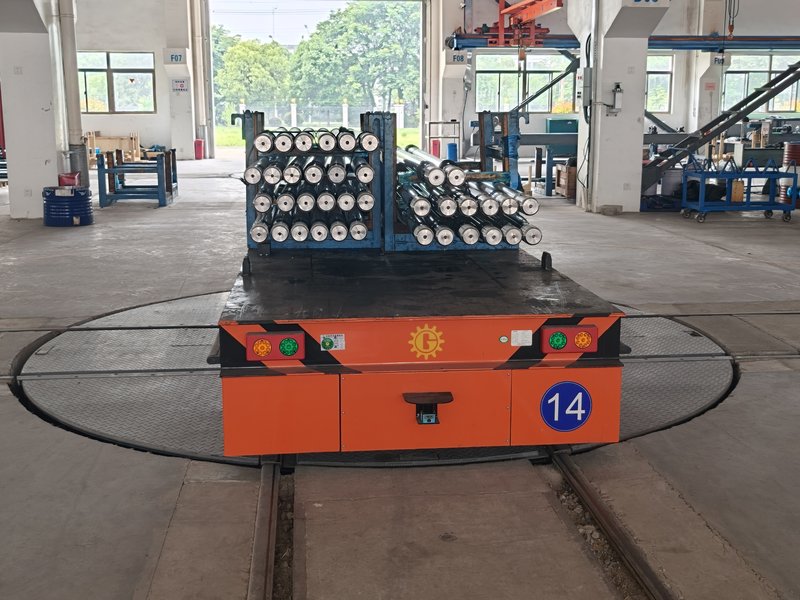

Электрический поворотный стол разворачивает гружёную RGV на пересекающуюся рельсовую линию — без радиуса поворота.

3. Гибкий движок диспетчеризации для нелинейных маршрутов

Программное обеспечение — сердце проекта. HENSEN разработала гибкий движок диспетчеризации, который уходит от традиционного линейного планирования маршрутов. Он поддерживает слияние из нескольких источников, динамический объезд и обратные потоки, поэтому, как бы ни менялся технологический маршрут, система рассчитывает оптимальный путь в реальном времени. Чтобы укротить заторы в плотных зонах, добавлены виртуальные точки остановки и пороговый контроль трафика по зонам — это снижает вероятность конфликтов многих машин там, где станки сгруппированы у одной точки. В самом загруженном пролёте — цехе гальваники — также настроен односторонний коридор, поскольку двустороннее движение там лишь усиливало затор.

4. Общезаводская беспроводная сеть и интеграция с MES

HENSEN обеспечила полное беспроводное покрытие площадки свыше 100 000 м², связанной по оптоволокну, чтобы каждая тележка и поворотный стол были на связи от края до края. Затем система RGV напрямую интегрируется с MES заказчика для полностью автоматической выдачи заданий на перемещение материалов. В итоге получается сеть с двумя режимами: MES автоматически распределяет задания, а ПК рабочих позиций и планшеты (PAD) позволяют персоналу вызывать RGV по требованию — «автодиспетчеризация + ручной вызов» в одной системе. Датчики наличия груза на каждой платформе передают данные на экран диспетчеризации, так что система знает, какие тележки загружены.

5. Безопасность, рассчитанная на 20-тонные грузы

Перемещение 20 тонн по общему рельсу требует многоуровневой безопасности. Каждая RGV несёт передний и задний лазерные сканеры препятствий, аварийный останов и звуко-световую сигнализацию. Над поворотными столами на колоннах цеха установлены двумерные лазерные сканеры, отслеживающие вторжение: если человек подходит к вращающейся платформе, стол немедленно останавливается. Примерно один сканер приходится на два-три поворотных стола, в зависимости от места.

Настоящая кастомизация — это не «урезание» готовой системы. Это добавление и даже умножение возможностей в условиях жёстких физических ограничений.

Ручные рельсовые тележки против системы тяжёлых RGV HENSEN

Показатель	Старый завод — ручные рельсовые тележки	Новый завод — система RGV под заказ от HENSEN
Персонал	200+ рабочих (по водителю на тележку)	Менее 60 человек; 1 диспетчер управляет парком с планшета
Выпуск	Ограничен ручной обработкой	Выше пропускная способность — мощность выросла после запуска
Маршрутизация	Одиночный прямой путь, без пересечений	Нелинейная: слияние источников, динамический объезд, обратные потоки
Грузы	Ручное вождение деталей 10–20 т	20 RGV по 20 т + 67 столов по 25 т, валы 12 м × 20 т
Прозрачность	Нет данных в реальном времени; планирование «по опыту»	Полная видимость в MES: данные по каждой тележке и позиции
Безопасность	Риски ручного управления	Лазерное сканирование, аварийный останов, сигнализация, контроль вторжения

Результаты: меньше людей, больше выпуск, полная прозрачность

После запуска эффект был немедленным и измеримым:

• Персонал сокращён с 200+ рабочих до менее чем 60 — при росте выпуска. Один диспетчер теперь вызывает и контролирует каждую машину с одного планшета.
• Полная прозрачность данных. Интеграция с MES фиксирует частоту перемещений и поток материалов по каждой тележке и каждой позиции, давая надёжные данные для планирования мощностей и сроков — скачок от «передачи на словах» к «решают данные».
• Безопаснее работа с тяжёлыми грузами. Лазерный объезд препятствий, аварийный останов и звуко-световая сигнализация резко снизили риски при перемещении 20-тонных грузов.

«Спасибо HENSEN за это интеллектуальное решение по перевозке на базе RGV — оно идеально решило наши прежние проблемы: медленное, трудное и дорогое перемещение материалов». — Проектная команда завода

Почему это важно: образец для логистики тяжёлого машиностроения

Будучи одной из крупнейших одноплощадочных систем RGV в отечественном станкостроении и тяжёлом машиностроении, проект стал признанным образцовым заводом, привлекая выездные визиты и высокие оценки коллег по отрасли. Он доказывает то, что важно далеко за пределами одной площадки: даже самые тяжёлые, сложные и «традиционные» производственные сценарии можно автоматизировать — если производитель RGV приносит настоящую кастомизацию, а не каталожный продукт.

Подавляющее большинство тяжёлых производств всё ещё держится на ручной логистике. Доказанный здесь технический путь — тяжёлые RGV под заказ, электрические поворотные столы, гибкий движок диспетчеризации и интеграция с MES — воспроизводим. Именно эта повторяемость и есть подлинная отраслевая ценность, а также конкретный шаг к Индустрии 4.0 прямо в цехе.

Часто задаваемые вопросы (FAQ)

Вопрос: Что такое тяжёлая RGV и чем она отличается от погрузчика?

Ответ: RGV (rail guided vehicle) — это рельсовая управляемая тележка, которая движется по фиксированному рельсу, а не ездит свободно по полу. Тяжёлая RGV рассчитана на многотонные грузы — здесь 20 тонн на машину — с усиленной рамой, оснасткой по центру тяжести и лазерной безопасностью. На длинном повторяемом маршруте рельс даёт более высокую точность, ниже эксплуатационные расходы и гораздо лучшую безопасность, чем ручные погрузчики.

Вопрос: Как рельсовая AGV меняет направление или путь без кривых?

Ответ: С помощью электрических поворотных столов. RGV заезжает на вращающуюся платформу, которая поворачивается на ±45°, ±90° или ±120° для совмещения с пересекающимся рельсом, после чего машина съезжает. В этом проекте использовано 67 поворотных столов, объединяющих 13 цехов в единую сеть.

Вопрос: Справляется ли система с нелинейными маршрутами с возвратами?

Ответ: Да. Гибкий движок диспетчеризации HENSEN поддерживает слияние из нескольких источников, динамический объезд и обратные потоки, поэтому заготовка может вернуться на более раннюю операцию (например, на сварку для доработки), не ломая график. Виртуальные точки остановки и пороги трафика предотвращают заторы в плотных зонах.

Вопрос: Как система RGV подключается к нашей MES или производственному ПО?

Ответ: Система диспетчеризации напрямую интегрируется с MES завода для полностью автоматической выдачи заданий, а также предоставляет клиент на ПК рабочих позиций и планшетах для ручного вызова. Вы получаете двухрежимную сеть «автодиспетчеризация + ручной вызов» с полной передачей данных потока обратно в MES.

Вопрос: Какие функции безопасности защищают людей рядом с 20-тонными машинами?

Ответ: Передние и задние лазерные сканеры препятствий на каждой RGV, аварийный останов и звуко-световая сигнализация, плюс лазерные сканеры на колоннах, останавливающие поворотный стол в момент, когда кто-то входит в зону его вращения.
